Productdetails:
|

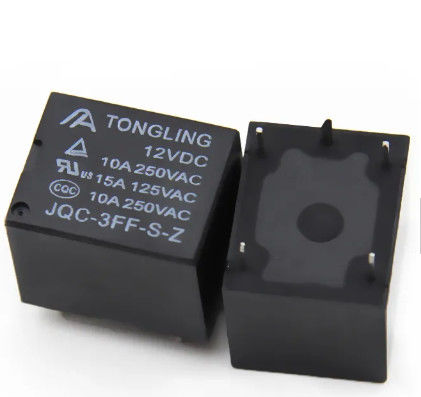

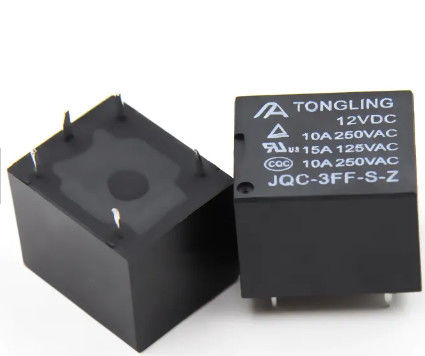

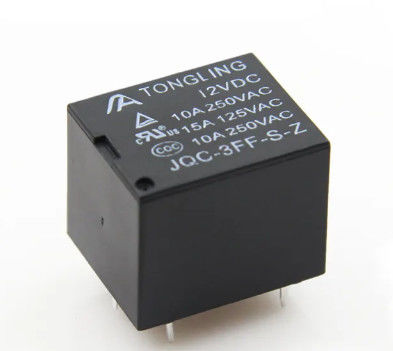

| Markeren: | T73 PCB-Relais,5 de Relais 15A van speldpcb,125VAC elektrisch Mini Relay |
||
|---|---|---|---|
|
Belangrijkste specifieke sparameters
|
|
|
Relaismodule
|
Jqc-3FF relais (T73, YF3F, Sangyou SRD, Hongfa HF3FF)
|
|
Rolvoltage
|
Gelijkstroom: 3V 5V 6V 9V 12V 18V 24V 48V
|
|
Contactpersoonformulier
|
Spdt-Co (1 Vorm C) - 5 spelden
|
|
Contactmateriaal
|
Zilveren Legering
|
|
Speld
|
5 speld
|
|
Contactclassificatie
|
10A 250VAC, 15A 125VAC
|
|
Rolmacht
|
0.36W
|
|
Grootte
|
19.2mm*15.4mm*15.4mm
|
Rolgegevens (bij 20℃)
|
Nominaal Voltage (VDC)
|
3
|
5
|
6
|
9
|
12
|
18
|
24
|
48
|
0.36W
|
|
Rolweerstand (Ω±10%)
|
25
|
69
|
100
|
225
|
400
|
900
|
1600
|
6400
|
|
|
Geschatte Stroom (mA)
|
120
|
71.4
|
60
|
40
|
30
|
20
|
15
|
7.5
|
|
|
Max Release Voltage (VDC)
|
2.25
|
3.75
|
4.5
|
6.75
|
9
|
13.5
|
18
|
36
|
|
|
Min Release Voltage (VDC)
|
0,15
|
0,25
|
0,3
|
0,45
|
0,6
|
0,9
|
1.2
|
2.4
|
|
|
Max Applicable Voltage
|
130% van de nominale spanning bij 70℃ en 170% bij 23℃
|
||||||||
Contactgegevens
|
Contactclassificaties
|
10A 250VAC 15A 125VAC
|
|
Minimumlading
|
100mA 5VDC
|
|
Max Switching Voltage
|
250VAC/30VDC
|
|
Max Switching Current
|
15A
|
|
Max Switching Power
|
2500VA/240W
|
|
Contactweerstand
|
100mΩMax bij 6VDC 1A
|
|
Levensverwachting
|
Elektro: 100.000 Verrichtingen (bij 30 Verrichtingen/minuut)
|
|
Mechanisch: 10.000.000 Verrichtingen (bij 30 Verrichtingen/minuut)
|
Characterinsticsgegevens
|
Isolatieweerstand
|
100MΩMin bij 500VDC
|
|
Diëlektrische Sterkte tussen Open Contacten
|
750VAC (50/60Hz één minuut)
|
|
Tussen Contacten en Rol
|
1500VAC (50/60Hz één minuut)
|
|
Stel Tijd in werking
|
10ms
|
|
Versietijd
|
5ms
|
|
Temperatuurwaaier
|
-40℃ aan +85℃
|
|
Schokweerstand
|
Werkende Uitersten: 10G
|
|
Schadegrenzen: 100G
|
|
|
Trillingsweerstand
|
10-55Hz, 1.5mm
|
|
Max.switching frequentie
|
Mechanisch: 18.000 operations/hr
|
|
Elektro: 1.800 operations/hr
|
|
|
Vochtigheid
|
40-85%
|
|
Gewicht
|
Ong. 10g
|
|
Veiligheidsnorm
|
CQC UL TUV ROSH
|
| Hoeveelheid (stukken) | 1 - 2000 | 2001 - 10000 | >10000 |
| Levertijd (dagen) | 7 | 15 | Om worden onderhandeld |
